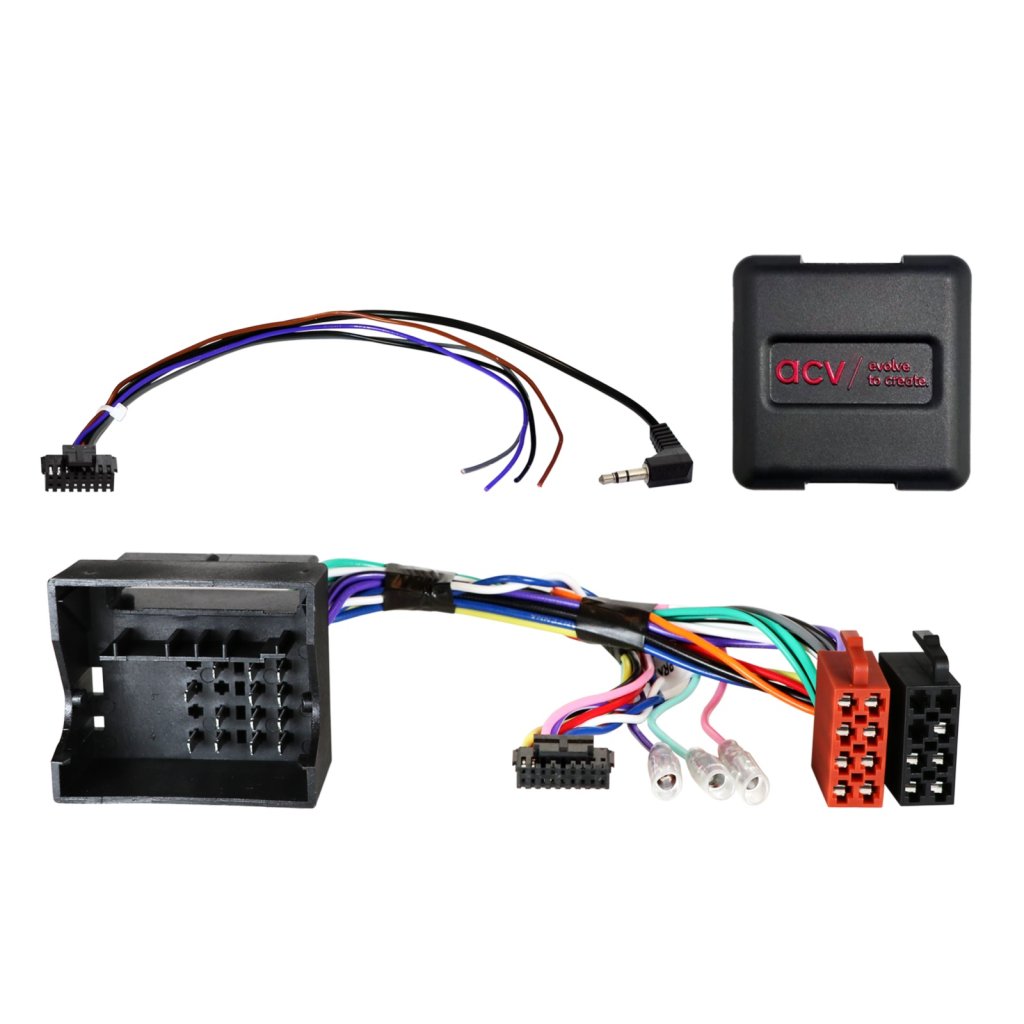

Adaptér z volantu pro VW, Škoda, Audi, Seat s CAN-Bus

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Audi, Škoda, Volkswagen a Seat s OEM autorádiem s Fakra konektorem a Can-Bus ovládáním. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec).

V závislosti na výbavě vozidla, rozsahu funkcí a softwaru dodatečné hlavní jednotky mohou být některé ovládací funkce vynechány nebo nahrazeny jinými funkcemi.

Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak vizuálně, tak technicky.

Zkontrolujte, zda bylo původně instalováno některé z uvedených OEM rádií.

Také před finální montáží zkontrolujte funkčnost vozidla, nastavení vozidla a funkce dálkového ovládání na volantu (SWC).

Poznámky:

CAN Bus připojení

konektor: 40 Pin Quadlock VAG

konektor: OEM SWC > 3,5mm Jack / volný vodič

vozidla bez OEM zesilovače

vozidla Seat mimo Seat Exeo (3R) 03/2009 - 05/2013

vozidla Škoda s Bolero / Stream OEM hlavní jednotkou

vozidla Škoda s Amundsen / Columbus OEM navigací

vozidla Škoda bez Technisat OEM jednotky

vozidla s RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM jednotkou

vozidla s RNS315 / RNS510 OEM navigací

vozidla bez RCD320 OEM jednotky s ISO konektorem

nastavení dip přepínačů pro výrobce autorádia pro dodatečnou montáž (podívejte se do manuálu)

Podrobná kompatibilita:

• Seat Alhambra (7N) 10/2010 - 04/2015

• Seat Altea (5P) 06/2004 - 03/2009

• Seat Altea (5P) 04/2009 - 07/2015

• Seat Ibiza (6J) 06/2008 - 02/2012

• Seat Ibiza (6J) 03/2012 - 06/2015

• Seat Leon (1P) 09/2005 - 03/2009

• Seat Leon (1P) 04-2009 - 11/2012

• Seat Mii (AA) 12/2011 - 06/2019*

• Seat Toledo (5P) 01/2005 - 10/2009

• Seat Toledo (NH) 03/2013 - 05/2015

• Škoda Citigo (AA) 06/2012 - 05/2017*

• Škoda Fabia (5J) 03/2007 - 04/2010

• Škoda Fabia (5J) 06/2010 - 06/2014

• Škoda Octavia (1Z) 06/2004 - 05/2009

• Škoda Octavia (1Z) 01/2009 - 03/2013

• Škoda Rapid (NH) 10/2012 - 04/2015

• Škoda Roomster (5J) 09/2006 - 04/2010

• Škoda Roomster (5J) 06/2010 - 02/2015

• Škoda Superb (3T) 07/2008 - 05/2013

• Škoda Superb (3T) 06/2013 - 05/2015

• Škoda Yeti (5L) 08/2009 - 10/2013

• VW Amarok (2H) 03/2010 - 08/2016

• VW Beetle (16) 11/2011 - 06/2016

• VW Caddy III (2K) 10/2003 - 08/2010

• VW Caddy III (2K) 09/2010 - 04/2015

• VW Caddy IV (DU) 06/2015 - 09/2020**

• VW CC (3C/35) 06/2008 - 08/2016

• VW Eos (1F) 05/2006 - 10/2010

• VW Eos (1F) 10/2010 - 04/2015

• VW Fox (5Z) 04/2005 - 08/2011

• VW Fusca (Brazil) 2005 - 2011

• VW Golf V (1K) 11/2003 - 09/2008

• VW Golf V (1KM) 06/2007 - 10/2009

• VW Golf V Plus (1KP) 01/2005 - 02/2009

• VW Golf VI (1K) 11/2008 - 09/2012

• VW Golf VI (1KM) 11/2009 - 04/2013

• VW Golf VI Plus (1KP) 03/2009 - 01/2014

• VW Jetta III (1K5/1KM) 09/2005 - 10/2010

• VW Jetta IV (162) 01/2011 - 08/2014

• VW Magotan (Asia) 2005 - 2011

• VW Passat B6 (3C2) 11/2005 - 07/2010

• VW Passat B6 (3C5) 08/2005 - 07/2010

• VW Passat B7 (3C/362) 11/2010 - 10/2014

• VW Polo IV (9N) 03/2005 - 03/2009

• VW Polo V (6R) 06/2009 - 01/2014

• VW Scirocco III (13) 08/2008 - 04/2014

• VW Sagitar (China) 2005 - 2011

• VW Sharan II (7N) 08/2010 - 04/2015

• VW Suran 2009 - 2015

• VW Tiguan I (5N) 10/2007 - 02/2011

• VW Tiguan I (5N) 06/2011 - 04/2016

• VW Touareg I (7L) 11/2006 - 02/2010

• VW Touran (1T) 01/2003 - 09/2006

• VW Touran (1T) 11/2006 - 04/2010

• VW Touran (1T) 08/2010 - 04/2015

• VW UP! (AA) 12/2011 - 06/2016*

• VW Vento (Mexico) 2005 - 2011

*vozidla bez OEM zesilovače

**vozidla s Composition Audio MIB Entry OEM HU s předním AUX/SD/USB

Reimportovaná vozidla nebo vozidla s jiným softwarem mohou být nekompatibilní ve funkcích.

Jsou poskytovány následující signály:

• červený vodič: +12V zapalovací svorka +15

• oranžový vodič: +12V osvětlovací svorka 58

• fialovobílý vodič: +12V signál zpátečky

• růžový vodič: signál rychlostního pulsu

• zelený vodič: signál parkovací brzdy GND

• zatížitelnost výstupů: 250 mA max.
