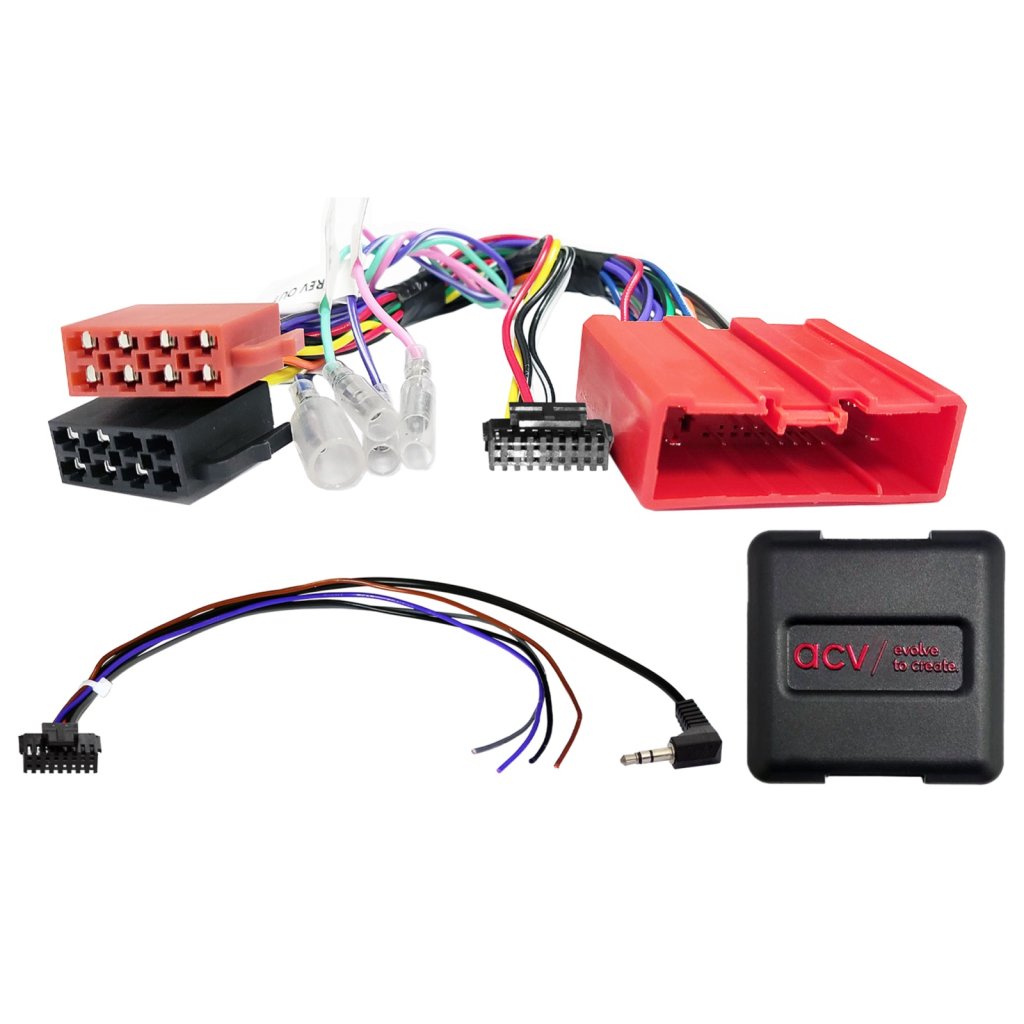

Adaptér z volantu pro Mazda 24pin konektor

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Mazda s OEM autorádiem a ovládáním na volantu.

V závislosti na výbavě vozidla, rozsahu funkcí a softwaru dodatečné hlavní jednotky mohou být některé ovládací funkce vynechány nebo nahrazeny jinými funkcemi.

Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak vizuálně, tak technicky.

Zkontrolujte, zda bylo původně instalováno některé z uvedených OEM rádií.

Také před finální montáží zkontrolujte funkčnost vozidla, nastavení vozidla a funkce dálkového ovládání na volantu (SWC).

Poznámky:

• Analogové připojení

• Konektor: 24pinový Mazda

• Konektor SWC: OEM SWC > 3,5mm Jack / volné vodiče

• Podporované systémy vozidel:

• Vozidla s/bez OEM zesilovače BOSE*

Nepodporované funkce:

• Zobrazení teploty

• Nastavení data/času

• Nastavení faderu u vozidel s CAN Bus

Další informace:

Modro-bílý vodič: +12V pro ovládání zesilovače

Nastavení DIP spínačů podle výrobce hlavní jednotky (viz manuál)

Podrobná kompatibilita:

Mazda 2 (DY) 04/2003 - 10/2007

Mazda 2 (DE) 10/2007 - 05/2015**

Mazda 3 (BK) 01/2004 - 03/2009**

Mazda 3 (BL) 05/2009 - 09/2013

Mazda 5 (CR) 06/2005 - 10/2010**

Mazda 5 (CW) 10/2010 - 08/2015**

Mazda 6 (GG/GY) 06/2002 - 02/2008

Mazda 6 (GJ) 02/2013 - 02/2015

Mazda 626 (GF/GW) 06/1997 - 07/2002

Mazda B-Series II Pickup 07/1999 - 11/2006

Mazda BT-50 01/2007 - 07/2012

Mazda CX-5 (GH) 04/2012 - 02/2015

Mazda CX-7 (ER) 10/2007 - 09/2009

Mazda CX-7 (ER) 10/2009 - 09/2013

Mazda Demio (DW) 08/1998 - 08/2003

Mazda MPV (LW) 12/2000 - 11/2005

Mazda MX-5 (NB) 04/1998 - 08/2005**

Mazda MX-5 (NC) 10/2005 - 02/2009**

Mazda MX-5 (NC) 02/2009 - 07/2015**

Mazda Premacy (CP) 06/1999 - 05/2005

Mazda RX-8 (SE) 04/2003 - 10/2010

Mazda Tribute (EP) 09/2000 - 11/2005

*vozidla s aktivním systémem BOSE > je nutné objednat další položku 27000

**vozidla s OEM autorádiem Panasonic

Signály:

Reimportovaná vozidla nebo vozidla s odlišným softwarem mohou být ve funkcích nekompatibilní.

Obecné instalační pokyny:

Zkontrolujte všechny ovládací funkce a nastavení vozidla na původním OEM autorádiurádiu.

Odpojte napájení původního rádia (OEM autorádio).

Zkontrolujte všechny připojení rozhraní při odpojeném napájení.

Nastavte rozhraní a hardware při odpojeném napájení.

Zkontrolujte kabeláž připojení hlavní jednotky.

Připojte kabeláž dle manuálu nového autorádia.

Připojte všechna další propojení dle manuálu autorádia.

Proveďte finální připojení k vozidlu jako poslední krok.

Konfigurujte software rozhraní podle manuálu.

Nastavte nové autorádio podle pokynů (ovládání volantu/kamera/handsfree/anténa).

Proveďte test funkcí dálkového ovládání na volantu a vozidla.

Při problémech:

Znovu nainstalujte původní OEM autorádio.

Ověřte jeho funkčnost.

Zajistěte vypnutí CAN Bus.

Zkontrolujte hardwarovou konfiguraci rozhraní.

Znovu připojte systém po vypnutí CAN Bus.

Poznámka: Úpravy kabeláže a připojení jsou na vlastní odpovědnost. Změny mohou ovlivnit záruku produktu. Doporučuje se provádět instalaci pouze odborníkem.
