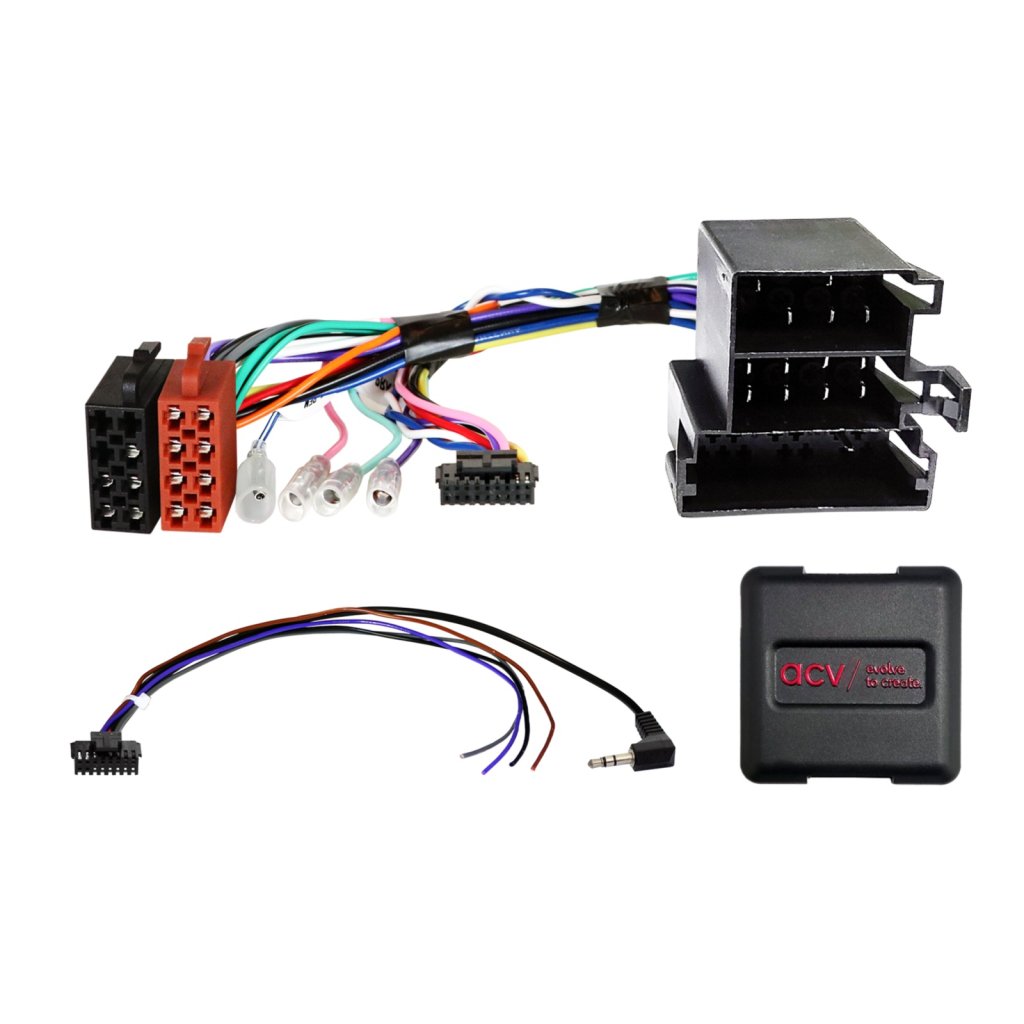

Adaptér z volantu pro Citroen/Fiat/Ford/Opel/Peugeot s miniISO

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Citroen/Fiat/Ford/Opel/Peugeot s mini ISO konektorem.

V závislosti na výbavě vozidla a na rozsahu funkcí a softwaru dodatečně instalovaného HU mohou být jednotlivé ovládací funkce vynechány nebo nahrazeny jinými funkcemi.

Porovnejte vyobrazené konektory svazku s konektory ve vašem vozidle a ujistěte se, že opticky a technicky odpovídají.

Zkontrolujte, zda byla původně instalována některá z uvedených OEM hlavních jednotek.

Před konečnou montáží rovněž zkontrolujte funkčnost vozidla, nastavení vozidla a funkčnost SWC.

Poznámky:

• připojení: sběrnice CAN

• konektor: ISO / Mini ISO

• konektor: ISO: OEM SWC > 3,5mm Jack / volný vodič

• modrý: +12V spínání zesilovače

• vozidla s Blaupunkt / Delphi / VDO OEM HU

• vozidla se sběrnicí CAN v napájecím konektoru ISO

• vozidla bez analogového SWC v mini ISO konektoru C-2

• vozidla bez Visteon / Daiichi / UConnect OEM jednotky

• vozidla bez satelitní navigace Magneti Marelli OEM

• vozidla s Blue&Me > modul Blue&Me musí zůstat nainstalován

• vozidla s OEM aktivním systémem (zesilovačem): použijte navíc adaptér ISO>ISO > 27005

Nastavení dip přepínače výrobce dodatečně namontovaného zařízení (nahlédněte do návodu k obsluze)

K dispozici jsou následující signály:

U reimportovaných vozidel nebo vozidel s odlišným softwarem může dojít k nekompatibilitě funkcí.

• červený vodič: +12V svorka zapalování 15

• oranžový vodič: +12V svorka osvětlení 58

• fialovo/bílý vodič: +12V signál zpětného chodu

• růžový vodič: rychlostní pulzní signál

• zelený vodič: GND signál parkovací brzdy

• zatížitelnost výstupů: max. 250 mA

• proudový požadavek více než 250 mA:

- odpor cívky 1 relé min. 75 Ohmů.

- odpor cívky 2 relé 150 Ohm min.

Podrobná kompatibilita:

• Alfa Romeo Giulietta (940) 05/2010 - 10/2013**

• Alfa Romeo MiTo (955) 09/2008 - 10/2013***

• Citroen Jumper (250) 11/2011 - 05/2014**

• Citroen Nemo (A.) 08/2008 - 12/2015

• Citroen Relay (250) 2011 - 2014

• Fiat 500 (ZAF 312) 10/2007 - 07/2015

• Fiat Doblo (ZAF 263) 02/2010 - 01/2015

• Fiat Ducato (ZAF 250) 06/2011 - 05/2014*

• Fiat Fiorino (ZAF 225) 04/2008 - 07/2016

• Fiat Grande Punto (ZAF 199) 10/2005 - 05/2010

• Fiat Idea (ZAF 350) 11/2005 - 01/2008

• Fiat Punto (ZAF 199) 05/2010 - 12/2010

• Fiat Punto (ZAF 199) 01/2011 - 01/2012

• Fiat Punto Evo (ZAF 199) 09/2009 - 01/2011

• Fiat Qubo (ZAF 225) 09/2008 - 07/2016

• Ford Ka (RU8) 02/2009 - 05/2017

• Opel Combo D (Combo D) 01/2012 - 08/2018

• Peugeot Bipper (A) 12/2007 - 12/2015

• Peugeot Boxer (Y) 07/2011 - 05/2014*

*vozidla s 8 tlačítky / funkcemi SWC

*vozidla s Delphi 2-DIN OEM jednotkoulesklá černá s centrálním ovládacím knoflíkem

**vozidla s Bosch OEM jednotkou

***vozidla s Blaupunkt OEM jednotkou
