Automatické relé pro dobíjení druhé baterie 12V/140A s voltmetrem

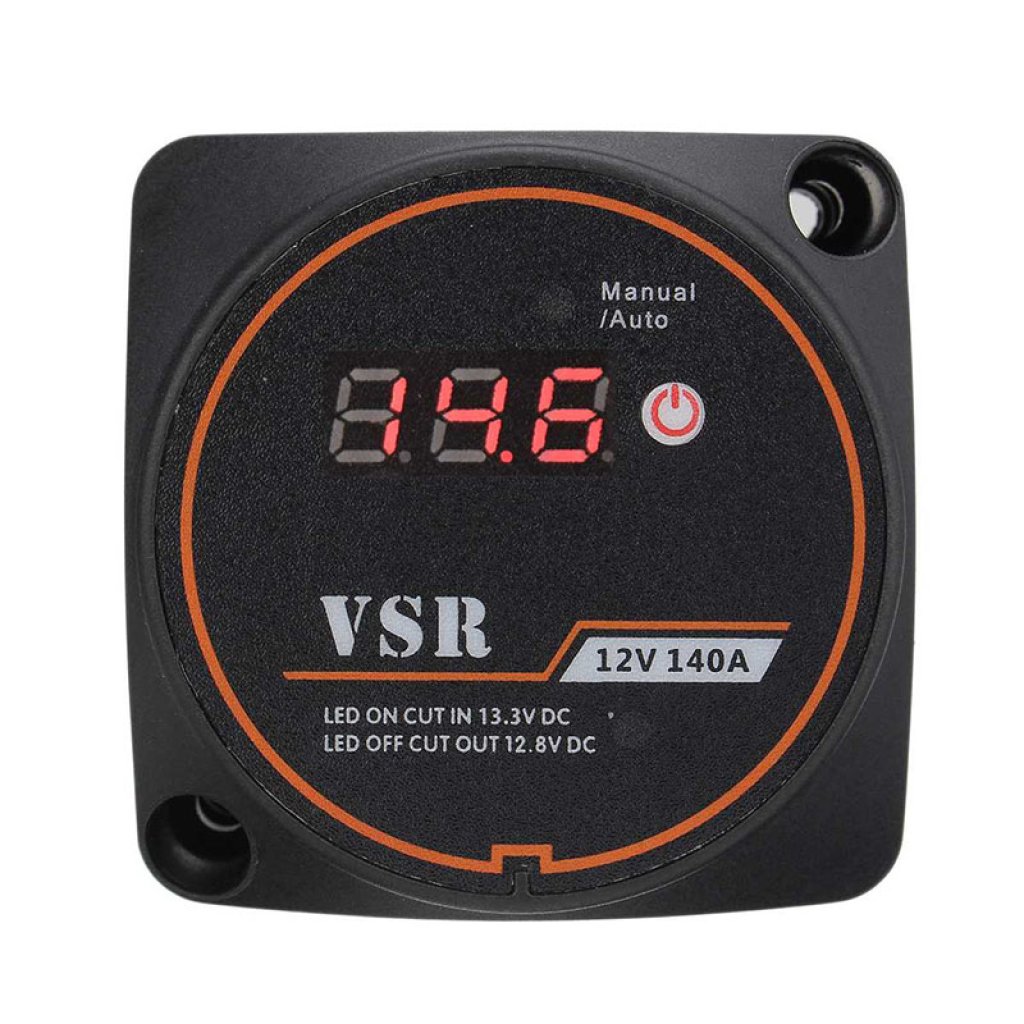

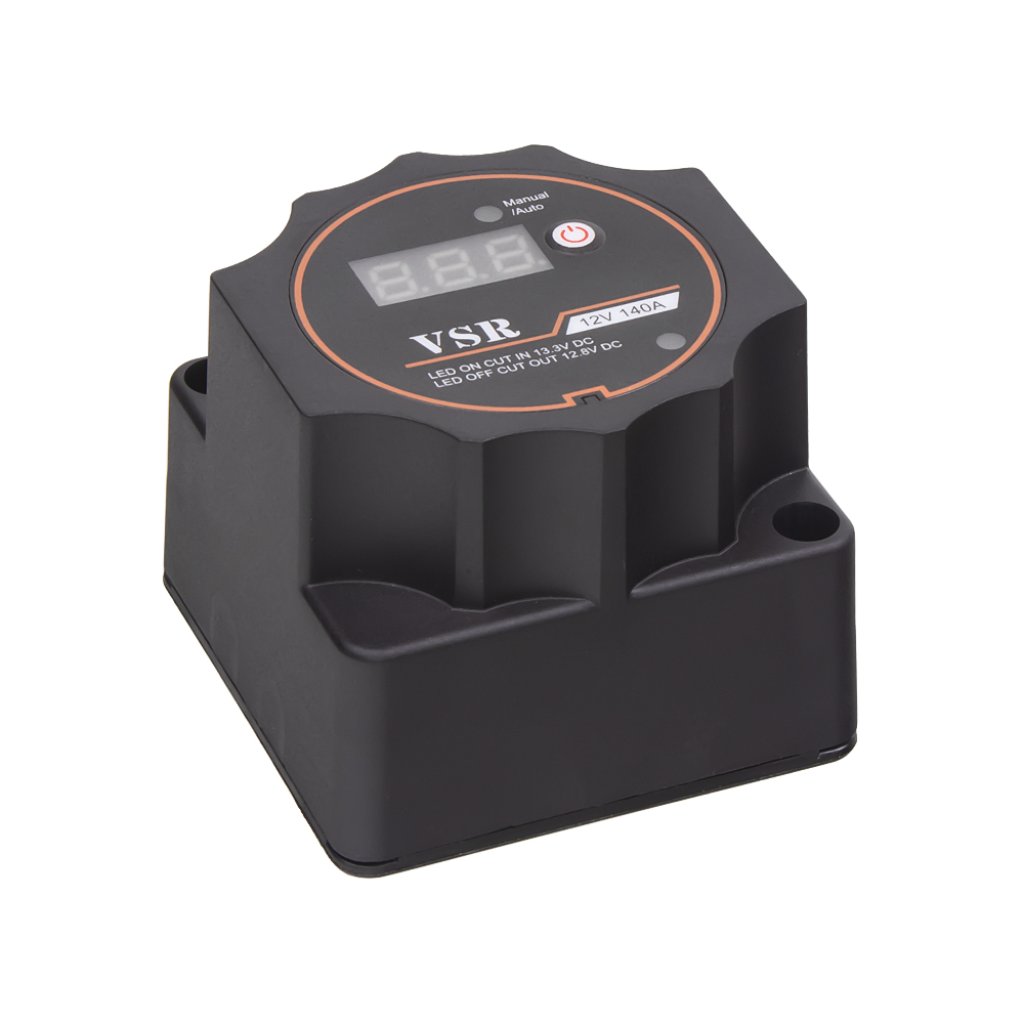

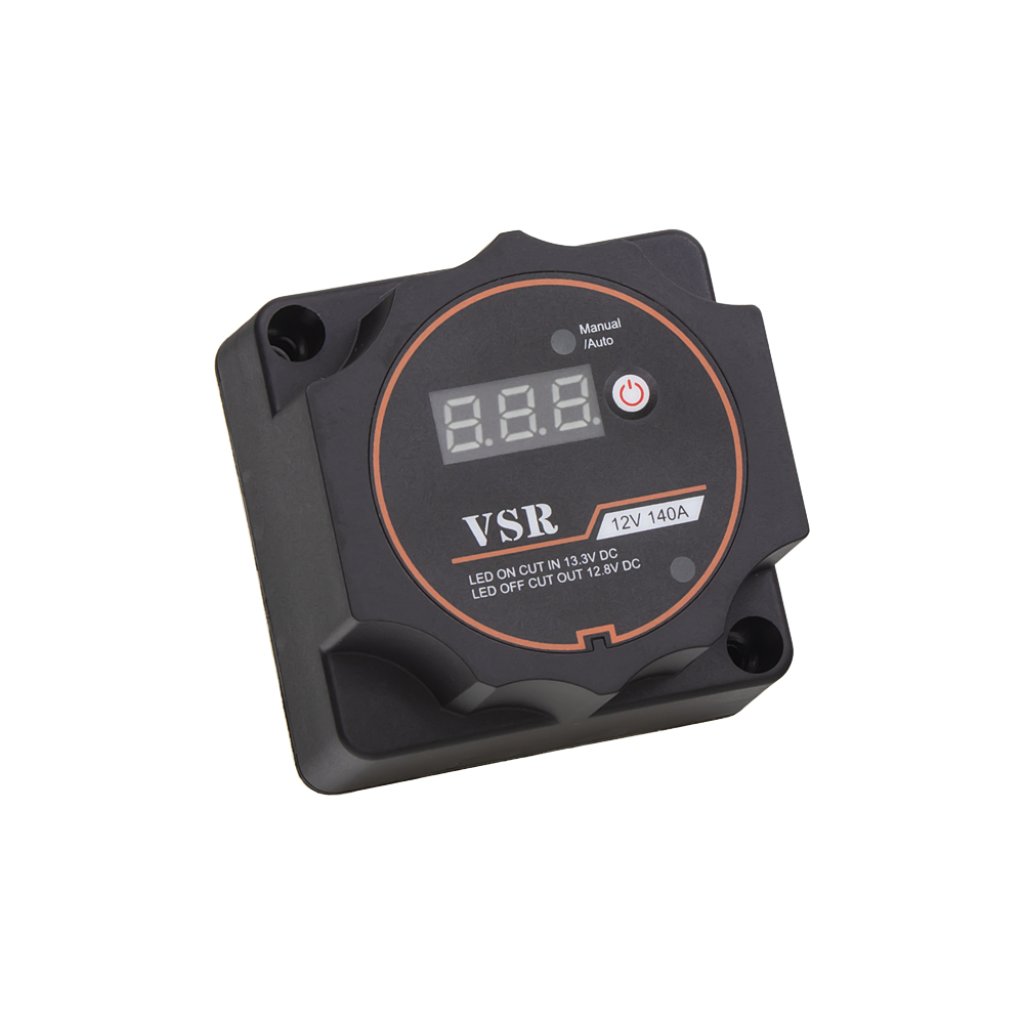

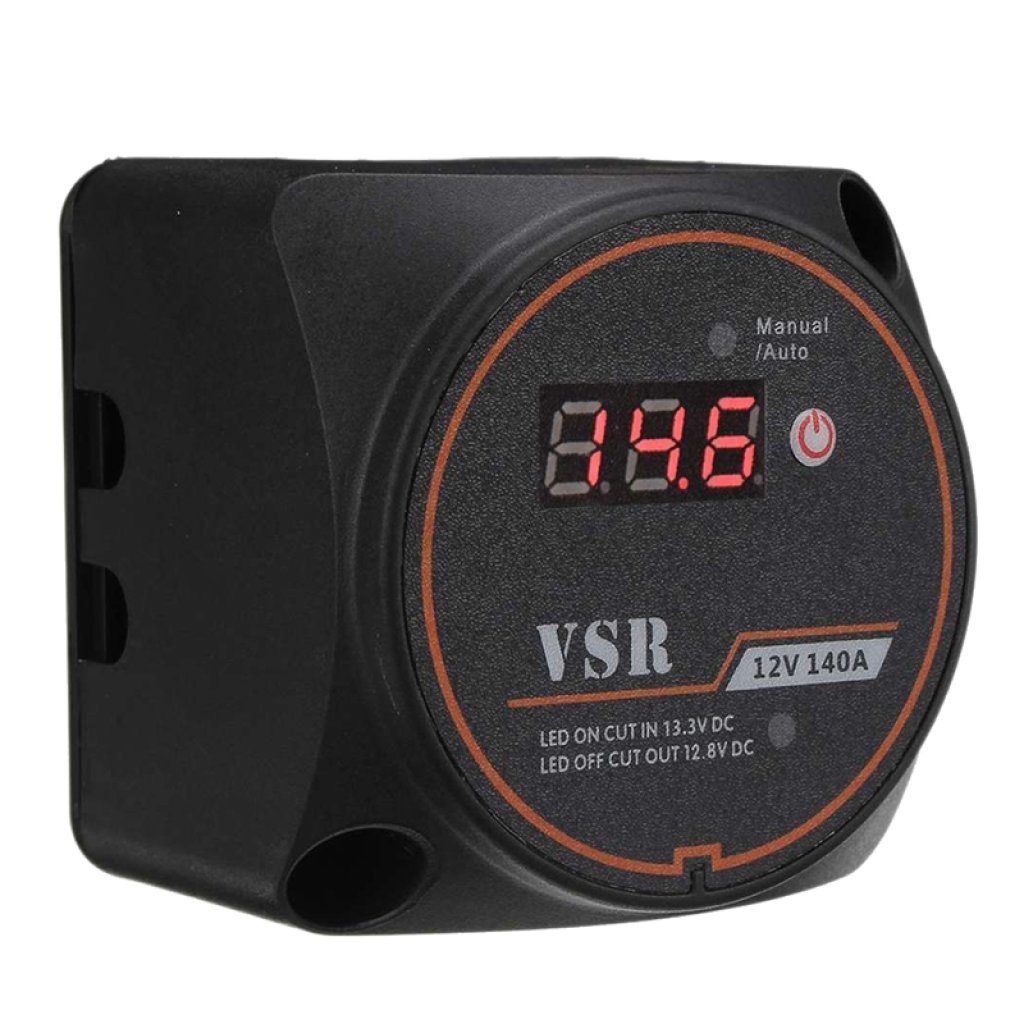

Automatické relé 12V 140A pro připojení druhé baterie, včetně voltmetru pro zobrazení napětí baterie.

Vlasnosti

• plně automatický provoz

• možnost manuálního ovládání pomocí tlačítka

• sepnutí relé při při dosažení napětí 13,3V

• odpojení relé při poklesu napětí pod 12,8V

• jednoduché třívodičové připojení na baterie

• ochrana proti přepětí

• indikační LED dioda

• stálý proud 125 A

• maximální proud až 140 A

• žádný úbytek napětí, díky kvalitním komponentům

• sleduje napětí obou baterií

• spotřeba v rozepnutém stavu: 10 mA

• spotřeba při sepnutém stavu: 330 mA

• spotřeba v úsporném režimu: 0 mA (pokud neběží motor, relé se po určité době přepne do tohoto režimu)

• připojení baterií pomocí kontaktů M6

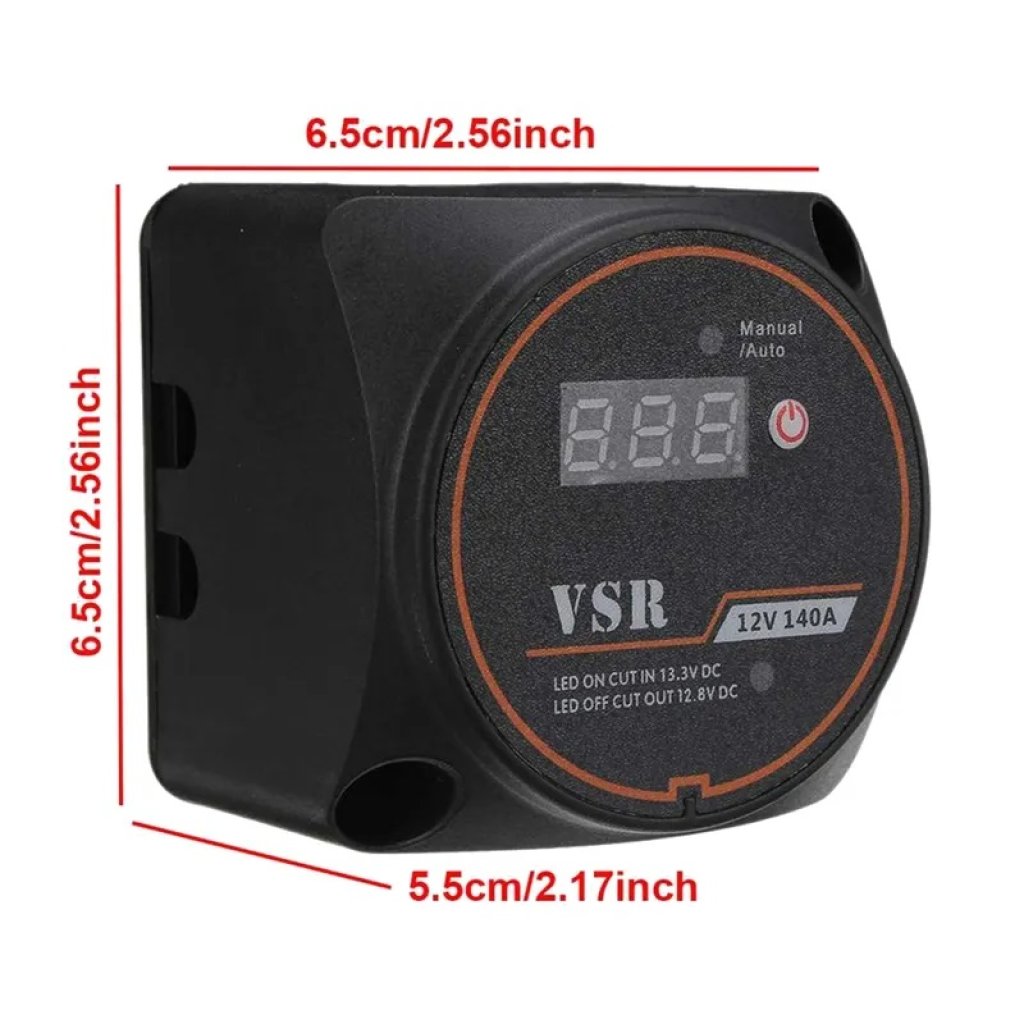

Rozměry

• 65 mm (L)

• 65 mm (W)

• 55 mm (D)

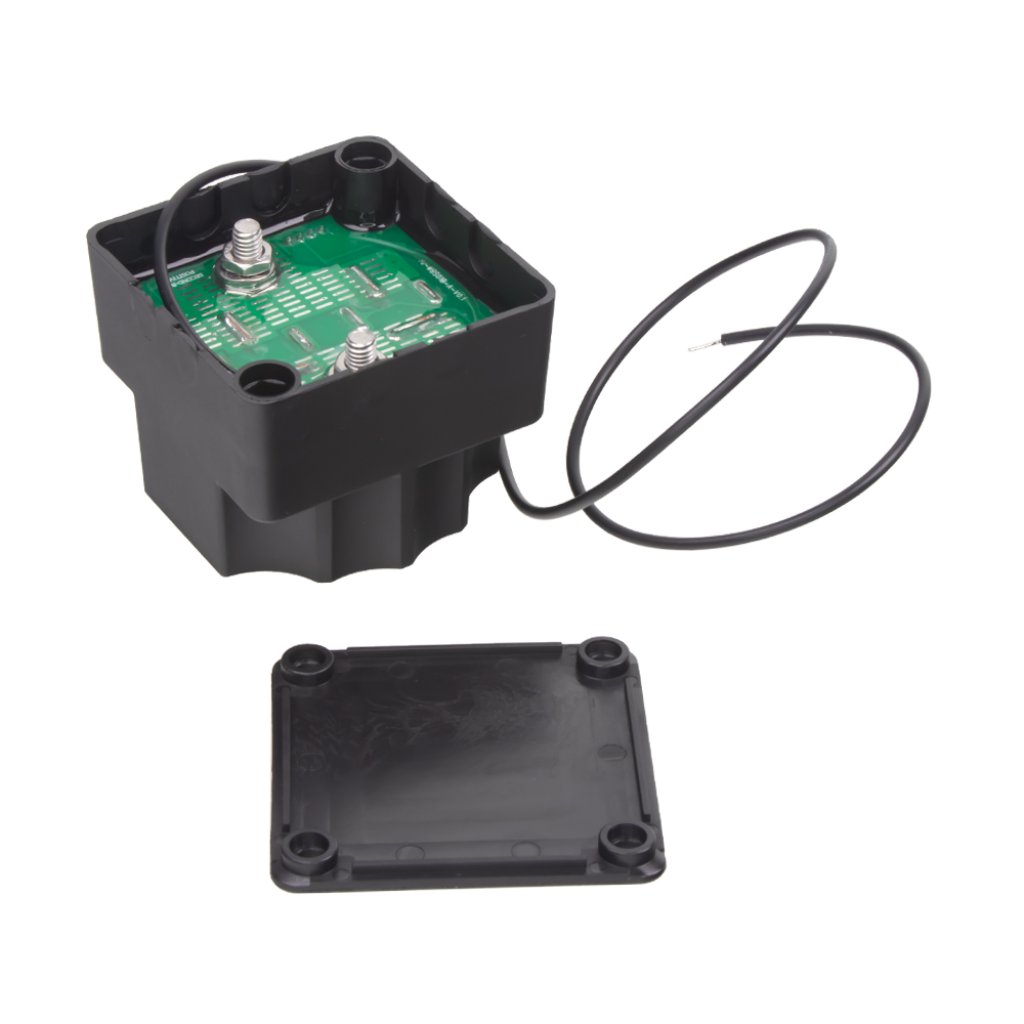

Připojení:

• černý vodič –kostra

• kontakt M6 – startovací baterie + 12V

• kontakt M6 – sekundární baterie +12V

Provoz:

S použitím tohoto relé je možné nabíjet 2 baterie současně. Pokud se spustí motor a startovací baterie dosáhne napětí 13,3V, relé propojí paralelně 2 baterie,(startovací a sekundární) které se poté nabíjí současně. Pokud napětí klesne pod 12.8V (například při vypnutí motoru), relé se rozpojí, a dvě baterie jsou od sebe odděleny. Tento systém zabraňuje vybíjení baterie startéru a chrání citlivé elektronické zařízení, které je připojené na sekundární baterii před napěťovými špičkami, které se mohou vyskytnout např. při startování motoru. Inteligentní elektronika přepne relé např. i při dobíjení sekundární baterie ze solárního panelu a umožní tak dobití i startovací baterie.
