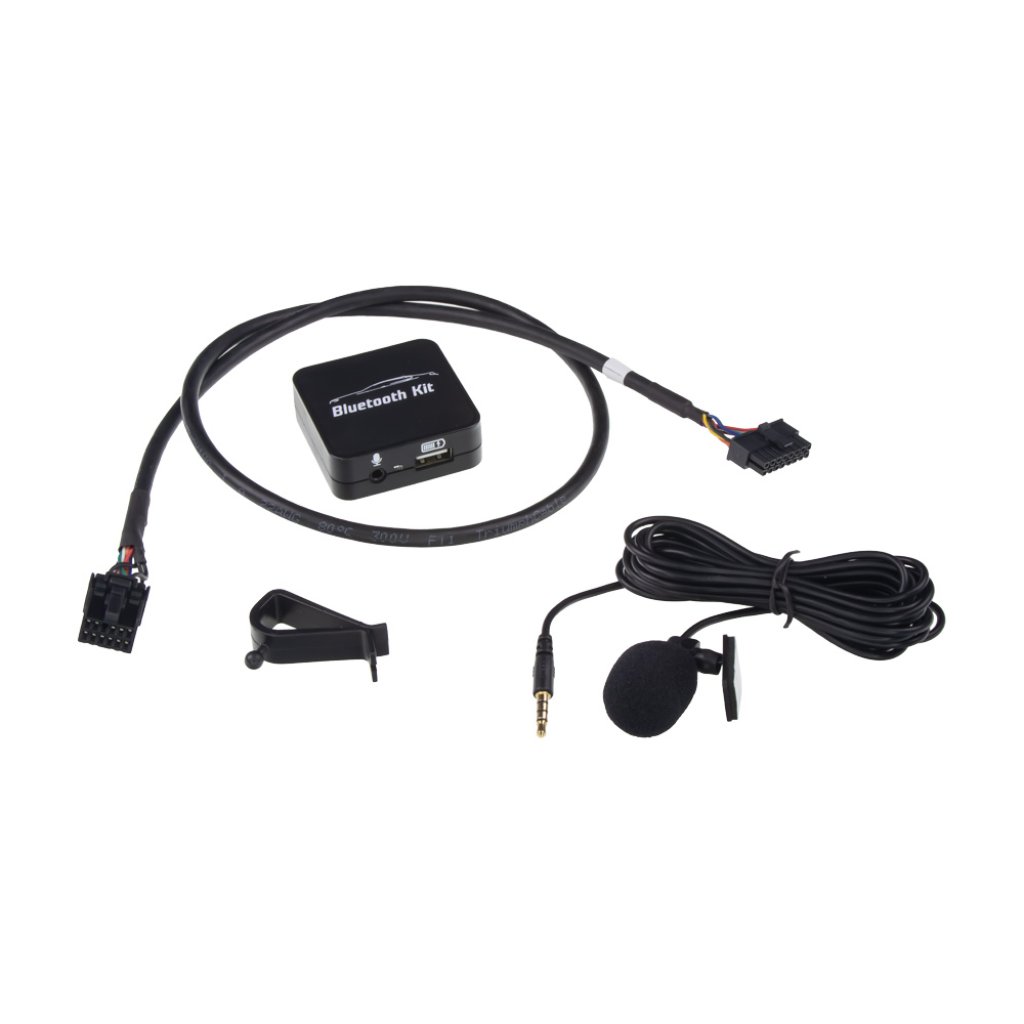

Bluetooth A2DP/handsfree modul pro Ford

Bluetooth adaptér ke starším OEM autorádiím Ford 4000N,4050 RDS, 4500, 4600CDR, 5000RDS, 5000RDS EON, 6000CD RDS, 6000CD RDS EON, 6000 MP3 , 7000RDS, 9000VNR (ne s navigačním systémem No.M009423/98AP-18C815-CB), JAGUAR S-Type rádio 9000, umožňuje přehrávání hudby z telefonu přes Bluetooth přímo na originálním autorádiu.

Součástí balení přehrávače je i externí mikrofon, takže lze využívat i jako Bluetooth handsfree sadu. Přehrávač se ovládá originálními ovládacími prvky přímo na autorádiu nebo multifunkčním volantu, včetně přijímání hovorů přes Bluetooth.

Velmi rychlá a jednoduchá instalace k autorádiu přes konektor CD měniče, připojení bez ztráty kvality zvukového signálu.

Adaptér je ideální alternativou originálního CD přehrávače a hands free sady!

Technické parametry:

• Bluetooth modul verze 4.0 - podpora formátů A2DP, AVRCP, HFP, SPP, GATT, ATT

• nejmodernější verze Bluetooth čipu AP8064 s vynikající kvalitou zvukového přenosu

• externí mikrofon s 3,5 mm jackem

• rozměry jednotky: 53 x 53 x 18 mm

• délka připojovací kabeláže: 80 cm

Upozornění!

Pokud není adaptér po připojení autorádiem rozpoznán, je nutno, vypnout zapalování, autorádio a zavřít na cca 3 minuty dveře vozu. Potom znovu zapnout autorádio a vše by mělo fungovat.

Pokud při 1. použití autorádio nezobrazuje všechny adresáře, při přehrávání mp3 stiskněte 2x rychle za sebou tlačítko přehrávání vzad. Autorádio si znovu naskenuje CD měnič a zobrazí všechny adresáře.

Poznámky:

Není kompatibilní s autorádiem Alpine AL390320177503, Ford RDS 5000NE YM21-18K876-JC.

Podrobná kompatibilita

Ford C-Max rok výroby do 2004

Ford Escort 1990-2004,

Ford Explorer rok výroby do 2004,

Ford Fiesta MK4 1996-2004,

Ford Galaxy 1994-2004,

Ford Ka 1996-2004,

Ford Orion rok výroby do 2004,

Ford Puma rok výroby do 2004,

Ford Scorpio rok výroby do 2004,

Ford Transit1994-2004
